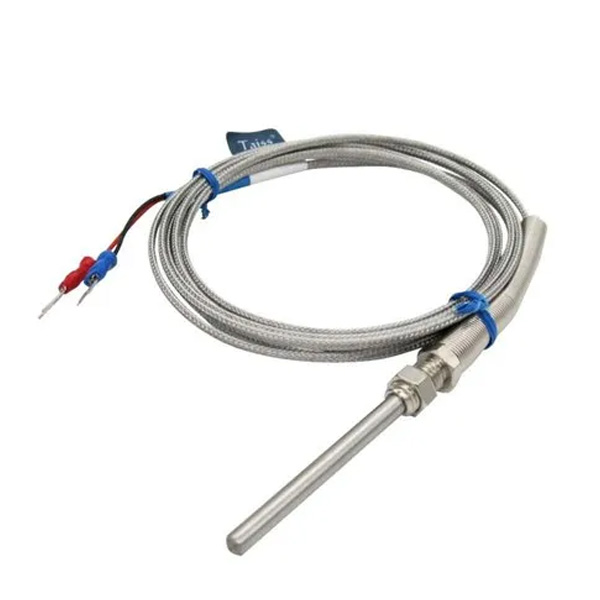

ترموکوپل میله ای چیست؟

ترموکوپل میله ای که با نام بار ترموکوپل نیز شناخته می‌شود، از دو سیم فلزی با جنس‌های مختلف تشکیل شده است که در محل اتصالشان، اختلاف پتانسیل الکتریکی متناسب با دما ایجاد می‌شود. این اختلاف پتانسیل توسط دستگاهی به نام اندیکاتور اندازه‌گیری و به دمای محیط تبدیل می‌گردد.

راهنمای خرید ترموکوپل میله ای
مزایای استفاده از ترموکوپل میله ای

قیمت مناسب: در مقایسه با سایر ترموکوپل‌ها، قیمت ترموکوپل میله ای بسیار مقرون به صرفه است.
دقت بالا: ترموکوپل‌های میله ای از دقت بالایی در اندازه‌گیری دما برخوردار هستند.
مقاومت بالا: این نوع ترموکوپل‌ها در برابر شرایط سخت محیطی مانند فشار، ضربه و ارتعاش مقاوم هستند.
پاسخگویی سریع: ترموکوپل‌های میله ای به تغییرات دما به سرعت واکنش نشان می‌دهند.
تنوع بالا: ترموکوپل‌های میله ای در انواع و ابعاد مختلف تولید می‌شوند تا برای کاربردهای گوناگون مناسب باشند.

روش اندازه‌گیری دما با ترموکوپل میله ای

ترموکوپل‌های میله ای از جمله پرکاربردترین ابزارهای اندازه‌گیری دما در صنایع مختلف هستند. این نوع ترموکوپل‌ها به دلیل سادگی، دقت و قیمت مناسب، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرند.

در این بخش به نحوه اندازه‌گیری دما با ترموکوپل میله ای می‌پردازیم:
مراحل اندازه‌گیری دما

انتخاب ترموکوپل مناسب: همانطور که قبلاً گفته شد، ترموکوپل‌های میله ای در تیپ‌های مختلف با محدوده دمایی و آلیاژهای گوناگون تولید می‌شوند. برای انتخاب ترموکوپل مناسب، باید با توجه به محدوده دمایی مورد نیاز، نوع سیال، شرایط محیطی و دقت مورد نظر اقدام کنید.
نصب ترموکوپل: ترموکوپل میله ای باید به گونه‌ای نصب شود که نوک غلاف آن در تماس مستقیم با سیال یا سطحی که دمای آن اندازه‌گیری می‌شود، قرار گیرد. برای نصب ترموکوپل می‌توان از روش‌های مختلفی مانند رزوه کردن، جوشکاری یا استفاده از بست‌های مخصوص استفاده کرد.
اتصال ترموکوپل به اندیکاتور: ترموکوپل باید به وسیله سیم‌های رابط مناسب به اندیکاتور متصل شود. اندیکاتور دستگاهی است که اختلاف پتانسیل ایجاد شده در ترموکوپل را به دمای محیط تبدیل می‌کند.
روشن کردن و تنظیم اندیکاتور: مطابق با دستورالعمل سازنده، اندیکاتور را روشن و تنظیم کنید.
خواندن مقادیر دما: پس از روشن شدن اندیکاتور، مقادیر دمای اندازه‌گیری شده توسط ترموکوپل بر روی صفحه نمایش آن نشان داده می‌شود.

نکات مهم در هنگام اندازه‌گیری دما
نکات مهم در هنگام اندازه‌گیری دما

محل نصب ترموکوپل: ترموکوپل باید در محلی نصب شود که جریان سیال به طور یکنواخت به آن برسد و از نقاط کور و گرداب‌ها دوری شود.
عمق غوطه‌وری: نوک غلاف ترموکوپل باید به اندازه کافی در سیال فرو رفته باشد تا دمای واقعی آن را نشان دهد.
محافظت از ترموکوپل: ترموکوپل باید در برابر ضربه، ارتعاش و مواد شیمیایی خورنده محافظت شود.
کالیبراسیون: به طور دوره‌ای (معمولاً هر 6 ماه یکبار) باید ترموکوپل را با استفاده از یک منبع دمای استاندارد کالیبره کرد تا از صحت اندازه‌گیری دما اطمینان حاصل شود.

انواع ترموکوپل میله ای

ترموکوپل‌های میله ای بر اساس نوع آلیاژ سیم‌های تشکیل‌دهنده آنها به تیپ‌های مختلف دسته‌بندی می‌شوند. متداول‌ترین تیپ‌های ترموکوپل میله ای عبارتند از:

تیپ K: این نوع ترموکوپل برای اندازه‌گیری دما در محدوده 200- تا 1200 درجه سانتیگراد مناسب است و در صنایع مختلف مانند کوره‌ها، دیگ‌های بخار و موتورها کاربرد دارد.

مزایای استفاده از ترموکوپل تیپ K

محدوده دمایی وسیع

ترموکوپل تیپ K قابلیت اندازه‌گیری دما در محدوده 200- تا 1200 درجه سانتیگراد را دارد. این محدوده دمایی گسترده، این نوع ترموکوپل را برای استفاده در طیف وسیعی از کاربردها، از جمله صنایع فولاد، پتروشیمی، نیرو، غذایی، دارویی، نساجی و آزمایشگاهی مناسب می‌کند.

دقت بالا

ترموکوپل تیپ K از دقت بالایی در اندازه‌گیری دما برخوردار است. این دقت بالا، این نوع ترموکوپل را برای کاربردهایی که نیاز به اندازه‌گیری دقیق دما دارند، مانند کوره‌های صنعتی، فرآیندهای شیمیایی و آزمایشگاه‌ها، ایده‌آل می‌کند.

قیمت مناسب

در مقایسه با سایر انواع ترموکوپل‌ها، قیمت ترموکوپل تیپ K بسیار مقرون به صرفه است. این قیمت مناسب، این نوع ترموکوپل را به یک انتخاب اقتصادی برای کاربردهایی که نیاز به اندازه‌گیری دما با دقت بالا دارند، تبدیل می‌کند.

پایداری بالا

ترموکوپل تیپ K در برابر شرایط سخت محیطی مانند لرزش، شوک و خوردگی مقاوم است. این پایداری بالا، این نوع ترموکوپل را برای استفاده در محیط‌های صنعتی خشن مناسب می‌کند.
