ترموکوپل نوع J یکی از انواع پرکاربرد ترموکوپل‌ها است که در صنایع مختلف برای اندازه‌گیری دما استفاده می‌شود. این سنسور دما به دلیل دقت مناسب، مقاومت در محیط‌های خشک و صنعتی و قیمت اقتصادی، محبوبیت زیادی دارد. در این مقاله، ترموکوپل نوع J را به‌طور کامل بررسی می‌کنیم، ویژگی‌ها، مزایا و کاربردهای آن را توضیح می‌دهیم.
ترموکوپل نوع J از دو فلز متفاوت تشکیل شده است:
آهن (Iron)
کنستانتان (Constantan) → آلیاژ مس و نیکل
این ترکیب باعث می‌شود ترموکوپل J قادر باشد دماهای -40 تا +750 درجه سانتی‌گراد را اندازه‌گیری کند. این سنسور به‌خصوص در محیط‌های خشک و بدون خوردگی عملکرد بسیار خوبی دارد.
1. محدوده دمایی مناسب
ترموکوپل J دمای بین -40 تا +750°C را اندازه‌گیری می‌کند که برای بسیاری از فرآیندهای صنعتی کافی است.
2. قیمت اقتصادی
در مقایسه با ترموکوپل‌های نوع S یا R، نوع J بسیار ارزان‌تر است و به راحتی در بازار یافت می‌شود.
3. دقت قابل قبول
این ترموکوپل دارای دقت متوسط است و برای کاربردهای صنعتی عمومی مناسب می‌باشد.
4. مقاومت خوب در محیط‌های خشک
ترموکوپل J نسبت به رطوبت و خوردگی حساس است، بنابراین بیشتر در محیط‌های خشک و کنترل‌شده استفاده می‌شود.

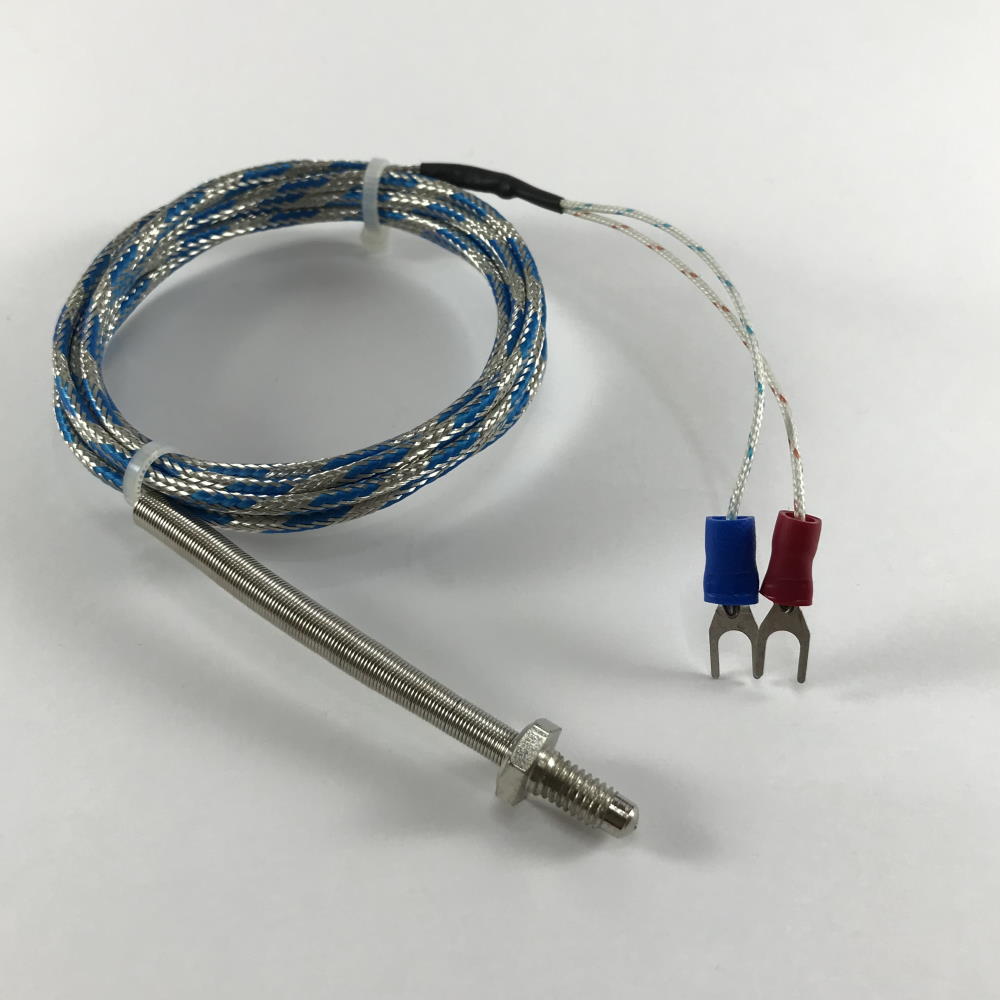

ترموکوپل J شامل بخش‌های زیر است:
دو سیم آهن و کنستانتان
محل اتصال گرم (Hot Junction)
غلاف محافظ (استیل یا سرامیک)
سیم خروجی و ترمینال اتصال
با توجه به محیط کاری، می‌توان غلاف را برای افزایش طول عمر انتخاب کرد.
1. تجهیزات حرارتی
کوره‌های کوچک و متوسط
هیترها و بخاری‌های صنعتی
2. صنایع فلزکاری و ریخته‌گری
اندازه‌گیری دمای فلزات مذاب
کنترل فرآیند حرارت‌دهی
3. صنایع پلاستیک و بسته‌بندی
کنترل دمای سیلندر و قالب
دستگاه‌های تزریق و اکسترودر
4. صنایع غذایی و دارویی
فرآیند پخت
گرم‌کن مخازن
کنترل دما در آزمایشگاه‌های صنعتی
5. سیستم‌های HVAC
اندازه‌گیری دما در کانال‌ها و تجهیزات تهویه
1. نسبت به نوع K
دقت مشابه در دماهای پایین
محدوده دمایی کمتر اما برای بسیاری از کاربردها کافی
2. نسبت به نوع T
مناسب‌تر برای دماهای بالاتر تا 750°C
قیمت اقتصادی‌تر
3. نسبت به نوع S و R
قیمت پایین‌تر
مناسب کاربردهای صنعتی عمومی
طول عمر کمتر در دماهای بسیار بالا
1. حساسیت به رطوبت و خوردگی
در محیط‌های مرطوب یا خورنده بهتر است از نوع K یا نوع با غلاف محافظ استفاده شود.
2. محدوده دمایی محدود
برای دماهای بالاتر از 750°C، گزینه‌های دیگر مناسب‌تر هستند.
3. تغییرات خطی محدود
در دماهای نزدیک به حد بالا ممکن است دقت کاهش یابد.
انتخاب غلاف مناسب
استیل 304 برای کاربرد عمومی
استیل 316 یا اینکونل برای محیط‌های مرطوب و خورنده
انتخاب طول و قطر
طول بر اساس محل اندازه‌گیری
قطر برای سرعت پاسخ‌دهی مناسب
نوع اتصال
دقت مورد نیاز
ترموکوپل J برای کاربردهای متوسط مناسب است، اما برای دقت بالا، نوع S یا R بهتر است.
ترموکوپل نوع J با محدوده دمایی متوسط، قیمت اقتصادی و قابلیت استفاده در محیط‌های خشک، یکی از پرکاربردترین سنسورهای دما در صنعت است. این سنسور برای کوره‌ها، تجهیزات پلاستیک، صنایع غذایی و سیستم‌های HVAC گزینه‌ای ایده‌آل است. با انتخاب درست غلاف و طول، می‌توان عمر و دقت ترموکوپل را افزایش داد و از عملکرد مطمئن آن بهره برد.
